공압 실린더 : 공압방식을 채택하여 신속한 Up,Down이 가능
로드셀 : 현재의 기압을 볼 수 있으며 얇은 가공물의 가공에도 효과적
두께측정센서 : 자동차수측정장치를 채택하여 제품의 두께에 차이가 있을 경우에도 0.005mm이하의 오차범위내에서 작업이 가능함
3way방식 : 상정반 하정반 그리고 내측기어까지 원하는 방향으로 회전이 가능
BODY : 주물 구조로 되어있어 가공시 진동이 적게 발생하며 매우 견고함
콘트롤 박스 : PLC방식을 채택하여 원하는 방향, 속도압력을 제어할 수 있다.
1. 견고한 바디 구조
2. 제품에 맞는 다단계 압력 설정 가능
3. 자동화 시스템 채택
4. 로드셀을 이용한 압력 확인 가능
5. 두께 측정센서 도입으로 연속작업 가능
6. 공압시스템 채택으로 로딩타임의 최소화
7. 가공에 필요한 옵션과 방법 제공
|

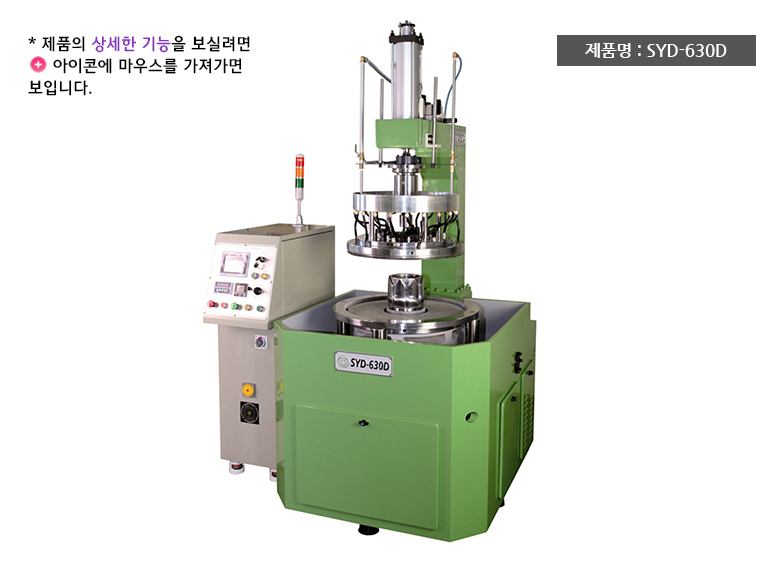

모델 |
SYD-630D |
SYD-850 |
|
정반크기(O.D×I.D×T) |
ø637×ø235×50 |
ø850×ø360×60 |
|
정반폭 |
201 |
245 |
|
회전수/
모터마력 |
상정반 |
0-80rpm/3.7kw |
5.5kw |
|
하정반 |
0-80rpm/3.7kw |
5.5kw |
|
선기어 |
0-80rpm/2.2kw |
|
|
캐리어 사양 |
P.C.D=228.6 Z=108,
Dp=12, 9"×5pcs |
P.C.D=283.6 Z=134,
Dp=12, 12"×5pcs |
|
기계크기(가로세로높이)mm |
1150×1300×2434 |
1150×1300×2560 |
|
기계중량(kg) |
4,000kg |
4,500kg |
|
전원 |
220V 3ø, 11.3kw |
220V 3ø, 15kw |
|
최대 가공물 크기 |
ø150 |
Ø200 |
적용범위
에스와이디의 SYD-630(850)은 스틸을 포함한 대부분의 재질을 가공하는데 용이합니다.
▶ 금속 : 주철, 공구강, 탄소강, 초경들
▶ 세라믹 : 알루미나, SiC, Si
▶ 유리 : 사파이어등 ▶ 쿼츠 ▶ 훼라이트
▶ 알루미늄, 동, 황동등의 연질 가공물
